基板設計

プリント基板設計

Nisoulでは、ISO9001を取得しており、品質システムに準拠した⾼品質な基板設計を⾏っております。

さらに、⾃社で開発している、基板設計特化型CAD「CADLUS One」にて効率アップを図り、イニシャルコストのダウンと短納期も実現しています。

基板製造についても、基板設計の特性や仕様に合わせて協⼒⼯場を活⽤して、基板設計・製造・実装・部品調達・ハーネス加⼯・治具・筐体・組⽴を⾏っております。

プリント基板の品質保証

国際的な品質システムに準拠し、長年の経験により培われたマネジメントシステムで、高品質な基板設計をご提供いたします。

プリント基板の品質保証

同時並行設計で納期短縮

CADLUSシリーズでは、1つの基板を複数⼈同時に作業が⾏える為、短納期設計を実現しています。
お客様のご要望に沿って、お急ぎの設計にも柔軟に対応することが可能です。

ビューアソフトで検証時間短縮

Nisoulでは、基板データの無料検証ソフト「CADLUS Viewer」を提供しており、CADデータにてスムーズに検証が⾏えます。
お客様に直接データを見ていただき、納得のいく仕上がりかどうか、お客様自身で確認していただけます。
また、外形作成&部品配置ソフト「CADLUS LAYOUT」を弊社ご依頼のお客様へ特別にお貸出しさせていただいております。
主要部品の配置検討用にご利用いただき、生データでの細かな配置検証のやり取りで効率向上の検図が行えます。

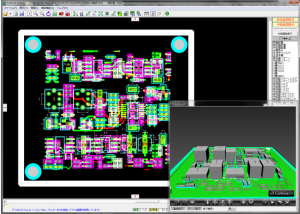

基板データの無料検証ソフト「CADLUS Viewer」

CAD生データで納品可能

Nisoulでは、CAD生データでの納品が可能です。
お客様のご要望に沿って、様々なデータ形式をご用意しております。

  • ガーバー、メタルマスク、ドリル、マウント
  • CAD生データ:CADLUS One、PCB、X
  • DXF、IDF、ODB++、デザインファイル
  • 図研社製CR-5000 BD、PWS

対応CAD

    • CADLUS One
    • CADLUS X
    • CR-5000 PWS
    • CR-5000 BD
    • CR-8000
    • PADS
    • Altium
    • KiCAD
    • Allegro

基板設計実績

  • 車載基板
  • 映像機器基板(3.5G)
  • 画像処理基板
  • ゲーム開発基板
  • 液晶パネル基板
  • 交通機器基板
  • 音声機器基板
  • 計測機器基板
  • パソコン周辺基板
  • 高速通信基板(3.5G)
  • 医療機器基板
  • 家電機器基板
  • 電源機器基板
  • 照明機器基板
  • IC評価基板

…etc

プリント基板のご依頼から納品までの流れ

【基板製造】見積り依頼データご提出

基板製造などの見積りに必要なデータをお送りください。
送り先メールアドレス:info@nisoul.co.jp

必要データ

  • 回路図
  • 部品表
  • 基板仕様(外形寸法、層数)

※上記データが全て揃っていない場合も基板製造などのお見積りが可能です。
実装、部品調達の見積りを希望される場合は、部品表をエクセルデータでいただけますと、お見積りを早くお出しできます。

お見積り

お見積りを提出いたします。ご要望に応じて基板製造、部品実装、部品調達のお見積りの提出も可能です。

ご注文

注文になりましたらメール等必要データ、注文書をお送りください。

必要データ

  • 回路図
  • 部品表
  • 外形配置図
  • 基板仕様(外形寸法、層数)

※見積時のデータと同じ場合は、不要です。

データ作成

部品データ、外形、手書き回路図の場合はネットリストを作成いたします。

部品配置

基板に対して最適な部品配置を行います。お客様から配置指示がある場合は支持を優先いたします。

レイアウトチェック

部品配置完了後、お客様への部品配置のレイアウトチェックを行っていただきます。
PDFまたはCADLUS Viewerにて確認いただけます。
CADLUS Viewerのダウンロードはこちら

基板設計

部品配置の承認をいただきましたら、配線作業、シルク文字入力を行います。規模に応じて、区切りをつけてのご確認をお願いしております。

データチェック

DRC、異ネットチェック、第三者チェックを行います。

お客様チェック

社内チェック後、お客様にて最終検図を行っていただきます。
別途費用にてシミュレーションも行っております。

CAMデータ出力

お客様の検図承認をいただき次第、ガーバーデータ、NCデータ、マウントデータ、メタルマスクデータを出力いたします。

データ納品

メールまたはサーバーへのアップロードにて出漁いたしました製造データをお送りいたします。
ご要望に応じてCAD生データの納品も承っております。

基板製造~基板実装

ご要望に応じて基板製造、部品実装までも承っております。
